激光传感器 —— 三角反射式测量原理

11
发表时间:2019-05-22 17:08作者:勒夫迈

市场上的激光传感器种类有很多,不同类型的激光传感器都有特有的原理,比如勒夫迈研发的激光粉尘传感器是选用基于激光米氏MIE散射原理的高精度颗粒物浓度传感器,即激光传感器使用激光照射在空气中的悬浮颗粒物上形成光散射,光电探测器在特定角度范围内采集散射光强,经数据处理系统按预先编制的程序根据米氏散射理论进行数据处理,得出颗粒物浓度数量。

LD09激光粉尘传感器

而本文主要介绍激光传感器的另一种原理——三角反射式测量原理。三角反射式测量原理简单的主要由激光二极管、感光元件CDD/CMOS、信号接收器等组成的。

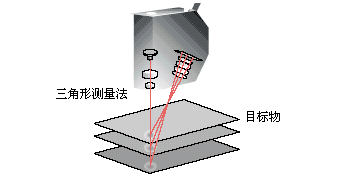

激光三角反射式原理


激光二极管发出的激光束射向被测物体表面上,反射光线经过透镜,投射到感光元件上,由于反射光线强度取决于被测物体的表面特性,经信号接收器处理得出具体数值。激光发射器投射到被测物体上形成一个可见光斑,根据不同被测物体可允许最大测量距离为1m。此外,测量时要确保激光传感器的测量范围内部不出现其他干扰,如空气颗粒物,同时要考虑被测物体所处的位置等等。


激光三角反射式


采用激光三角反射式测量原理的优势:

1.安装距离大。

2.测量光斑小。

3.可测量较大量程。

4.被测物体材料范围广。


激光三角反射式测量凭借着其极高的测量精度以及直径微小的测量光斑,在市场上被广泛应用到很多的领域,同时可较远距离测量被测物体,并适应结构小巧的精确测量部件。
