激光位移传感器的原理分析及其测量法则

53
发表时间:2019-05-10 16:30作者:勒夫迈

激光位移传感器是一种利用激光测量技术实现物体距离值的传感器。这种激光传感器是由激光发生器、激光检测仪和测试电路组成的,能够测量例如位移、距离、直徑、厚度等精密的几何测量。其优势在于直线照射强度高的特点,比其他测量传感器具有更高的精确度。

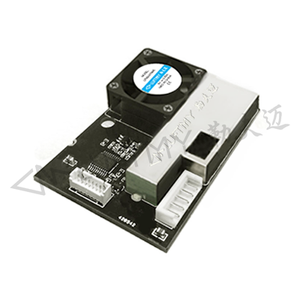

激光粉尘传感器


激光位移传感器的原理分析:

激光位移传感器是由半导体激光器被内部镜片聚焦到被测物体上,内部另一镜片收集反射光,投射到CMOS阵列上,经信号处理器通过计算阵列上的光点位置得出被测物体的距离。

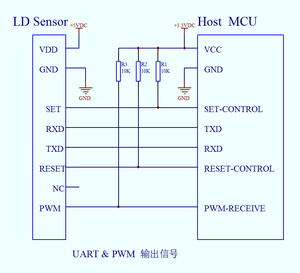

激光粉尘传感器电路图



其中激光回波分析原理也是激光位移传感器的重要原理之一。其运用回波分析原理来测量距离以达到一定程度的精度。根据激光发射器每秒发射一百万个激光脉冲到被测物体上,并反射到激光接收器上,处理器计算其中的返回时间,以此计算出被测物距离值,该计算值是将上千次的测量结果进行平均计算得出距离值。这种激光回波分析原理适合长距离检测。


还有一种是激光三角测量法则原理。激光发射器通过将激光照射在被测物体表面,经被测物反射到接收器上,被内部CCD线性相机接收,根据接收角度和已知激光发射器的距离,通过数字信号处理器计算出传感器和被测物体之间的距离。采用三角测量法则可提升线性高度、分辨率大小,可在各种恶劣环境工作。一般适用于高精度短距离的测量。
